安心の耐震性能。東日本大震災の１．５倍の波形で確認

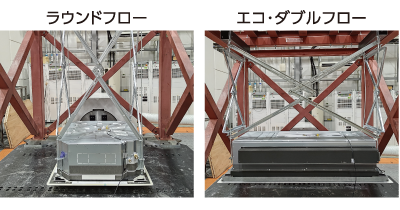

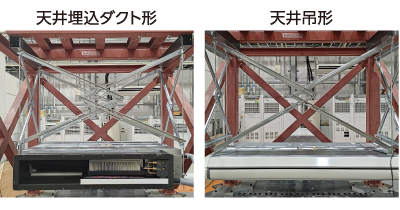

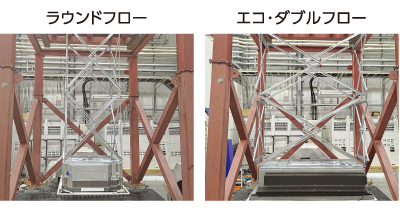

実際に室内機を取り付けた状態で耐震試験を行いました
● 室内機および振れ止め金具の脱落、破損はありませんでした。
● 試験後、室内機を確認し冷媒系統のガス漏れ、電気系統の異常はありませんでした。

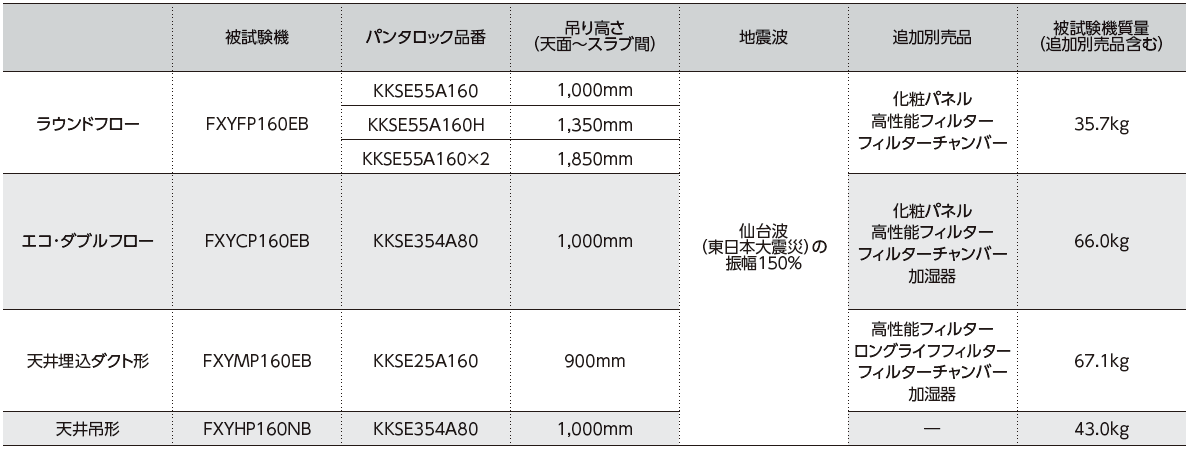

試験条件
吊ボルトピッチの狭い機種にも対応

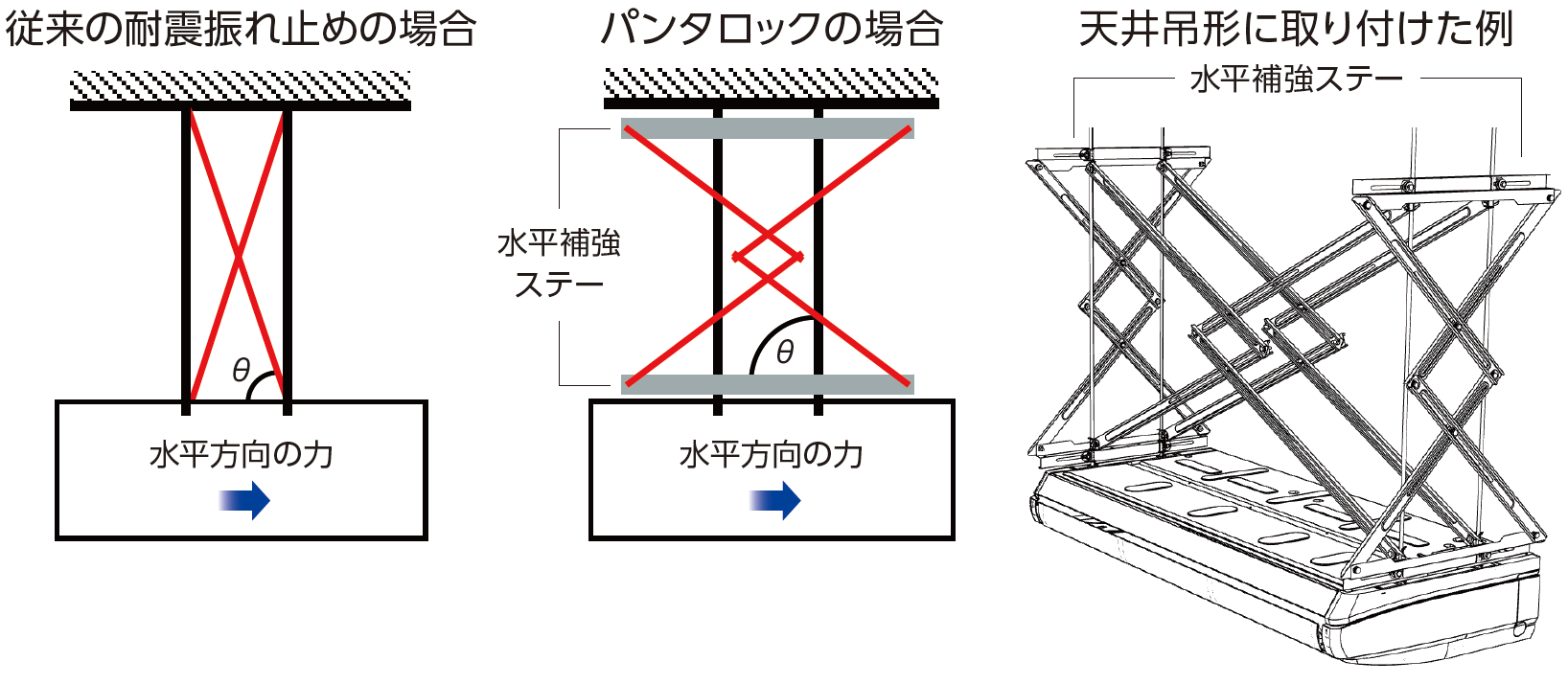

吊ボルトピッチが狭く取り付ける高さが高くなるほど、従来施工では斜材の角度が大きくなってしまい、水平方向の力に対して弱くなります。パンタロックでは「水平補強ステー」を用いることで角度を小さくし、強度を確保しました。
水平補強ステー採用機種
エコ・ダブルフロー用、シングルフロー用、コンパクトマルチフロー用、天井吊形用、厨房用エアコン用、ファンコイル天井埋込カセット形用、ファンコイル天井埋込形用
建築設備耐震設計・施工指針(日本建築センター)への準拠について
耐震揺れ止め金具については建築設備耐震設計・施工指針準拠品です。ただし対象は適用機種のみで、付属された据付説明書通りの施工方法の実施が必要です。
「建築設備耐震設計・施工指針」より抜粋
重量１kN以下の軽量な機器の耐震支持については、本指針に準拠あるいは同等な設計用地震力に耐える方法で設計・施工されることを推奨する。
ただし、耐震支持の詳細は、軽量であることを考慮し、設備機器の製造者の指定する方法で確実に行えばよいものとする。
抜群の施工性

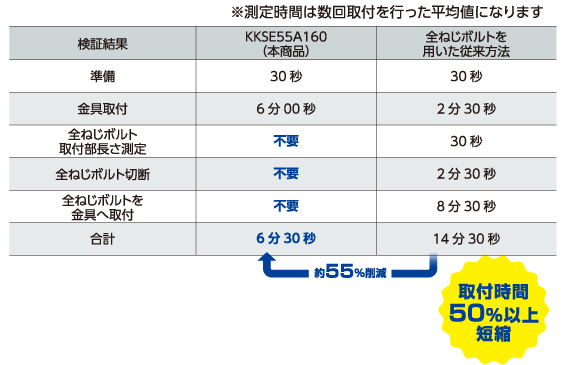

実際の現場を想定し取付時間の検証を実施
全ねじボルトの採寸、切断作業が不要
- 切断作業がないので端材処理も不要
- 全ねじカッターの搬入不要
- 脚立への昇降回数も大幅削減
一体化、軽量コンパクトで取扱性もアップ
- 軽量:1ユニット1.15kg x 4 (KKSE55A160)
- 従来の小物部品の落下の心配も無し
更新物件にも対応 天井開口からも作業が可能(ユニットタイプAの場合)
- ボルト頭部を内側にすることで4面とも内側から取付作業が可能
(※ボックスレンチの先端長さによっては使用できない場合があります。) - 取付けのための点検口が不要
取付後も室内機位置の微調整が可能(室内機カセット形)
- 天井開口と化粧パネルの位置が合わない場合、点検口から中央4カ所の固定ボルトを緩めるだけで室内機の位置を微調整することが可能
現場での品番確認が簡単

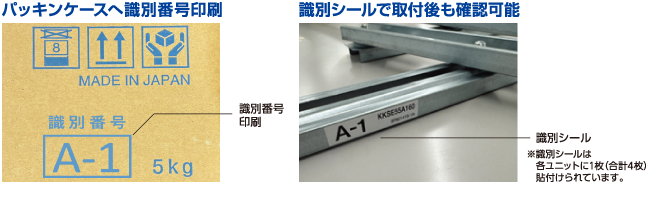

識別番号の印字・シール貼付けで、室内機に適用したパンタロックか、施工前・施工後も確認可能です。
施工動画

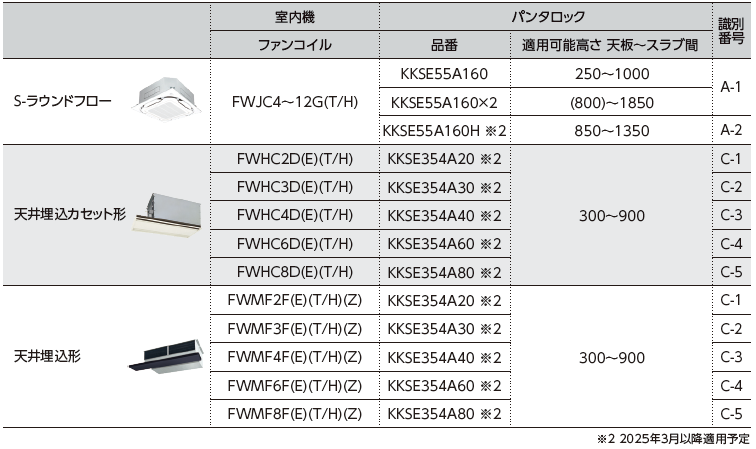

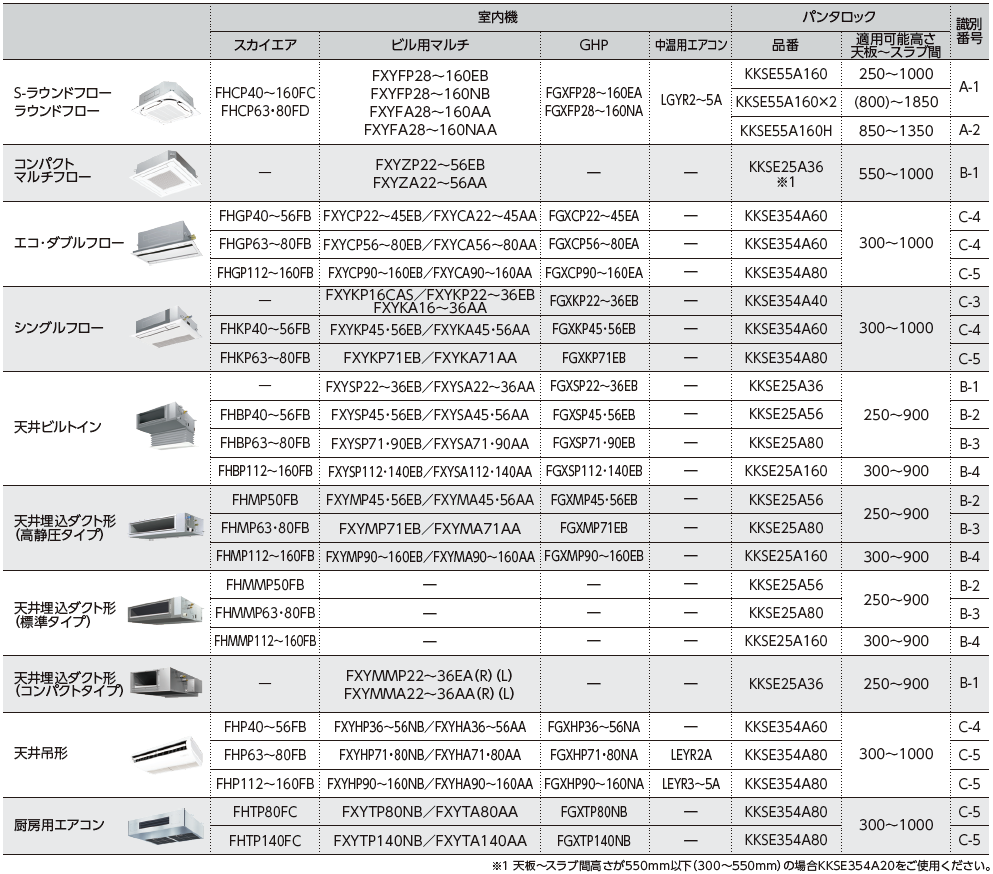

各室内機の適用品番および適用可能高さ
スカイエア・ビルマル・GHP・中温用エアコン
ファンコイル
