製品特徴
安心の耐震性能。東日本大震災の１．５倍の波形で確認

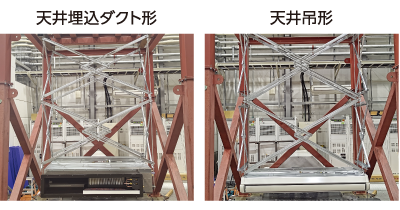

試験条件
- 被試験機:
合計質量35.7kg
ラウンドフロー(FXYFP160EB) ……………………26kg
高性能フィルターユニット(KAF557D160)………4.2kg
エコパネル(BYCP160EEF) …………………………5.5kg - 地震波:仙台波(東日本大震災)の振幅150%
- 吊り高さ(室内機上面～スラブ間):次の3種類で実施
（１）250mm(耐震振れ止め金具1段)
（２）1000mm(耐震振れ止め金具1段)
（３）1850mm(耐震振れ止め金具2段重ね) - 内外連絡配管、ドレン配管の接続は無い状態
- 室内機および振れ止め金具の脱落、破損はありませんでした
- 試験後、室内機を確認し冷媒系統のガス漏れ、電気系統の異常はありませんでした。
建築設備耐震設計・施工指針（日本建築センター）への準拠について

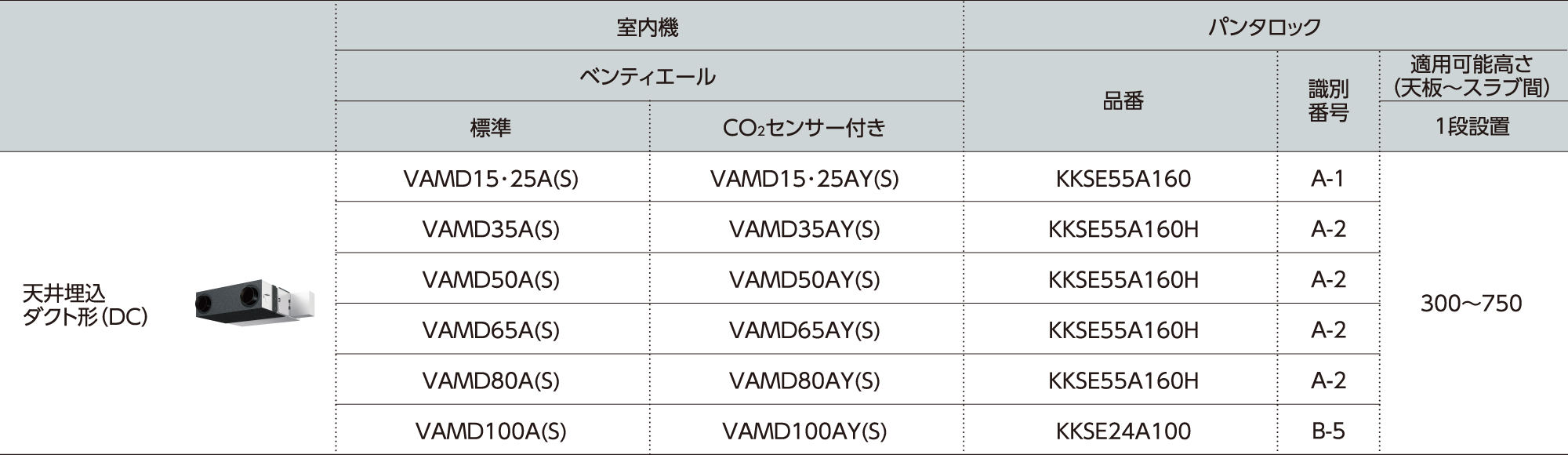

耐震揺れ止め金具については建築設備耐震設計・施工指針準拠品です。ただし対象は適用機種のみで、付属された据付説明書通りの施工方法の実施が必要です。
「建築設備耐震設計・施工指針」より抜粋
重量１kN以下の軽量な機器の耐震支持については、本指針に準拠あるいは同等な設計用地震力に耐える方法で設計・施工されることを推奨する。
ただし、耐震支持の詳細は、軽量であることを考慮し、設備機器の製造者の指定する方法で確実に行えばよいものとする。
施工動画
抜群の施工性
実際の現場を想定し取付時間の検証を実施
全ねじボルトの採寸、切断作業が不要
- 切断作業がないので端材処理も不要
- 全ねじカッターの搬入不要
- 脚立への昇降回数も大幅削減
一体化、軽量コンパクトで取扱性もアップ
- 軽量:1ユニット1.15kg x 4
- 従来の小物部品の落下の心配も無し
更新物件にも対応 天井開口からも作業が可能
- ボルト頭部を内側にすることで4面とも内側から取付作業が可能※
- 取付けのための点検口が不要
取付後も室内機位置の微調整が可能
- 天井開口と化粧パネルの位置が合わない場合、点検口から中央4カ所の固定ボルトを緩めるだけで室内機の位置を微調整することが可能
