誰でも簡単。巻くだけ施工！

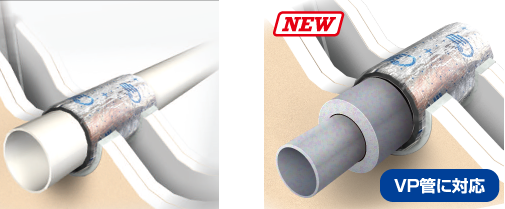

防火区画貫通部材 ファイバリア マンション用 火災の拡大を抑える防災部材

・特長1シンプルでスピーディ・特長2さまざまなケースで施工可能多種の壁・床構造に対応。開口形状は丸穴・角穴ともOK。・特長3開口補強枠（スリーブ）必要なし高占積率な箇所にも施工可能。

製品一覧はこちら
製品特徴　｜　 お問い合わせ

ダウンロード

カタログ・パンフレット

技術資料・施工要領書

ソフトウェア・その他ダウンロード

製品一覧はこちら
製品特徴　｜　 お問い合わせ

製品特徴

INDEX

認定条件表

認定条件表

国土交通大臣認定書

「ダウンロード」ボタンをクリックすると、認定書PDFがダウンロードできます。

コンクリート・ALC壁/中空壁(PS060WL-1155)

ダウンロード

片壁 (PS060WL-1156)

ダウンロード

コンクリート・ALC床(PS060FL-1162)

ダウンロード

取扱説明書（PDFダウンロード）

取扱説明書

ダウンロード

設置手順

  • 配管を通す。
    配管を通す。

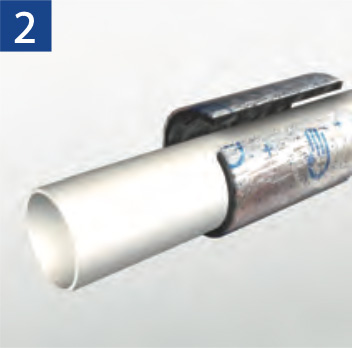

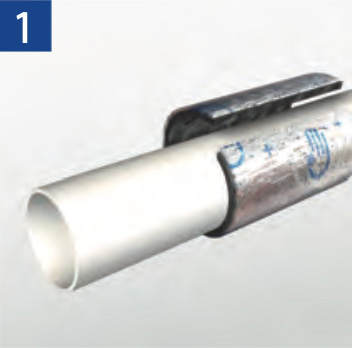

  • 耐火シートを配管に1周巻く。
    耐火シートを配管に1周巻く。

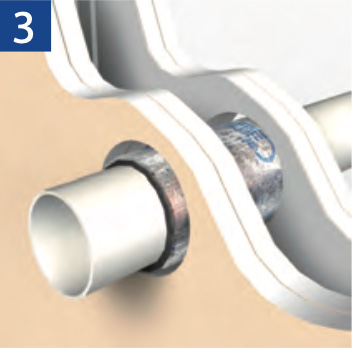

  • 耐火シートをスライドさせて開口部に設置する。
    耐火シートをスライドさせて開口部に設置する。

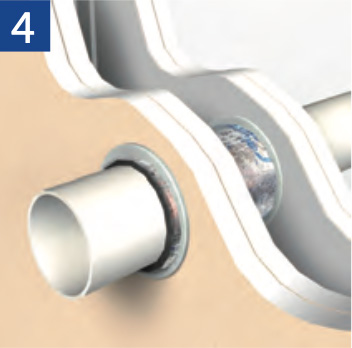

  • 充てん材で埋め戻して施工完了。
    充てん材で埋め戻して施工完了。

適用施工箇所

※壁はシリコーンシーリング材、床はセメントモルタルで開口部を埋め戻してください。

  • RC・ALC壁 PS060WL-115

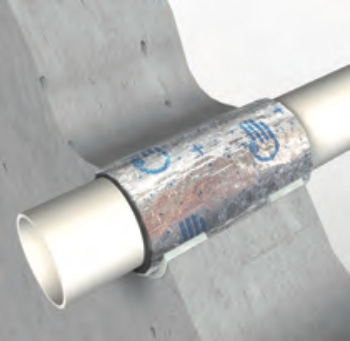

    RC・ALC壁 PS060WL-1155
  • 中空壁 PS060WL-1155

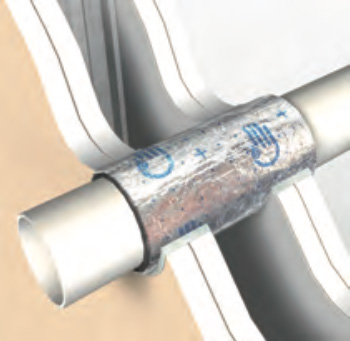

    中空壁 PS060WL-1155
  • 方壁 PS060WL-1156

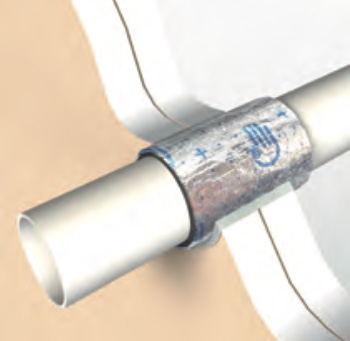

    方壁 PS060WL-1156
  • RC・ALC床 PS060FL-1162（床上、床下どちらからでも施工）

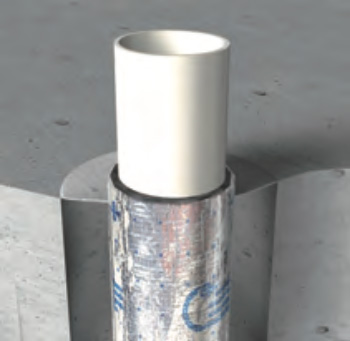

    RC・ALC床 PS060FL-1162（床上、床下どちらからでも施工）

品番および構成材料

耐火シート樹脂管用

品 番 耐火シート
幅150×長さ1500×厚さ2.5mm		 取扱説明書 工法表示ラベル 梱包入数 納期区分 販売単位
JS25150 1巻 1枚 10枚 1箱 通 1箱

1巻あたりの施工可能箇所数（目安）

貫通する配管が被覆銅管以外の場合

配管サイズ 20A 25A 30A 40A 50A
箇所数 10 9 8 6 5

貫通する配管が被覆銅管の場合

配管サイズ Φ9.52mm（保温材8mm以下）
箇所数 11

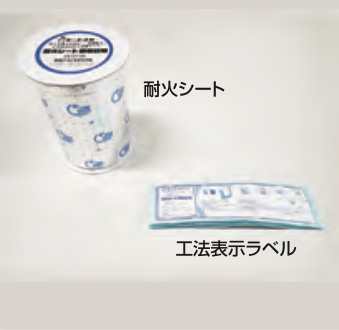

防火シート・工法表示ラベル
